Zamel 01-226-21

Série LEDIX jsou LED svítidla doplněná napájecími a řídícími prvky určená k nasvícení schodišť, chodeb a dalších komunikačních linií. Jsou vyrobena z kovu v několika barvách povrchové úpravy. Umožňují vytvořit nespočet variací aranžmá v interiéru i exteriéru (např. podsvětlení komunikačních spojnic, fasád budov, nábytku, jako dekorační prvky kolem obrazů, jiných vystavených exponátů). Řídící jednotky, ve spojení se svítidly, umožňují vytvořit účelné aplikace s mnoha funkcemi:

• Rozsvěcování a zhasínání pomocí pohybového čidla zabudovaného v krytu osvětlení,
• Ovládání barvy a intenzity svícení rádiovým ovládáním pomocí dálkového ovládače nebo klávesových tlačítek,

Vlastnostmi, kterými se série LEDIX vyznačuje oproti jiným sériím osvětlení jsou:

• Vysoký stupeň ochrany IP, možnost použití osvětlení v exteriérech,
• Napájení napětím 14 V DC, 230 V AC ,
• Možnost montáže na omítku i pod omítku,
• Dostupnost široké škály barev osvětlení i svícení.

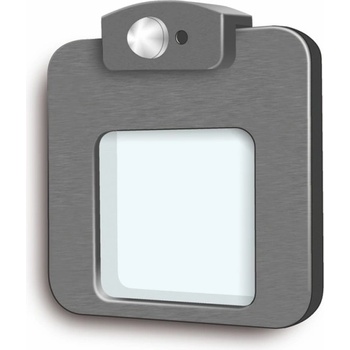

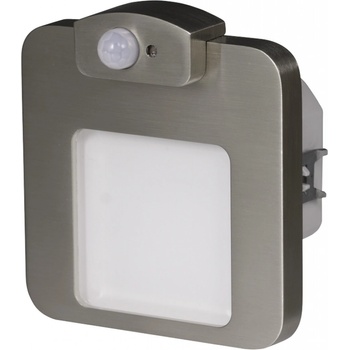

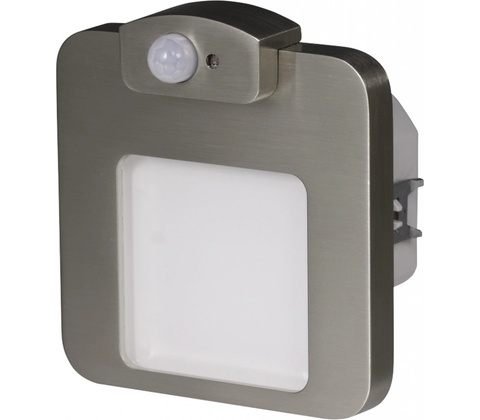

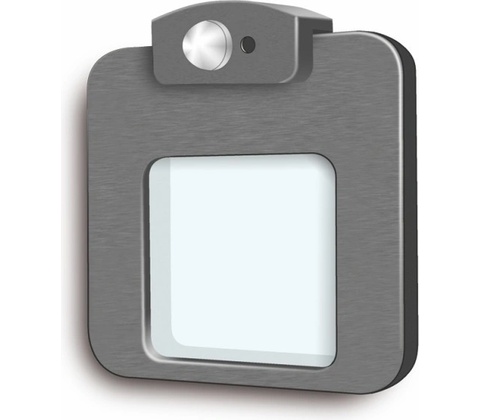

Moza se zabudovaným pohybovým a soumrakovým čidlem se charakterizuje vynikajícími užitkovými a dekoračními vlastnostmi a mnoha volitelnými funkcemi. Najde uplatnění nejen při nasvícení schodišť a chodeb. Pohybové čidlo umožňuje rozsvícení po vykrytí pohybu, soumrakové čidlo zajišťuje svícení pouze při nastavené intenzitě světla.

Charakteristika:

• Napájení bezprostředně ze sítě 230 V AC 50/60 Hz
• Regulace času svícení v rozsahu 2÷35 s
• Regulace citlivosti soumrakového čidla v rozsahu 2÷20 lx
• Dosah činnosti 1-7 m s otevřeným úhlem 120 stupňů
• Dodatečný beznapěťový kontakt s max. zatížením 3 A umožňuje spínání dalších svítidel, například na linii schodiště nebo chodby
• Světelný paprsek je směřován dvěma směry: dopředu a dolů
• Použity LED diody vysoké jakosti firmy CREE
• Vysoká kvalita provedení, minimální odběr proudu a trvanlivost odhadovaná na 5 let stálého svícení ( cca 40 000 h)
• Krytí IP20 umožňuje použití pouze v interiéru
• Zdroj světla – 4 LED diody
• Zabudovaný systém stabilizující diodový proud
• 230 V DC, IP20
• rozměry 73 x 73 mm

FUNKCE

Pohybové čidlo - pracuje na systému PIR a umožňuje sepnutí svítidla po odhalení pohybu v detekční oblasti. Světlo svítí po dobu pohybu v dosahu čidla. Pohybové čidlo je v krytu umístěno tak, aby zajistilo optimální podmínky detekce pohybu se zohledněním montážních specifik na komunikačních liniích, schodištích a chodbách. Dosah práce čidla je max. 7 m s úhlem 120 stupňů.

TIME - Zpoždění vypnutí osvětlení po ustání pohybu v detekční oblasti je nastavitelná v rozsahu 2 ÷ 35 s, v závislosti na nastavení potenciometru TIME.

Soumrakové čidlo - s regulovatelnou citlivostí světelné intenzity umožňuje práci při zvolené světelné intenzitě. Citlivost je regulovatelná v rozsahu 2 ÷ 20 lx pomocí potenciometru Lux.

Schéma zapojení  - Drátová propojka (klema) ve svorkách u typů s čidlem MUSÍ zůstat !
