Zamel 01-326-21

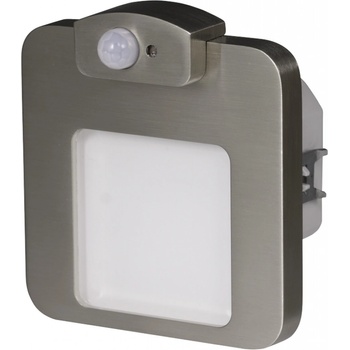

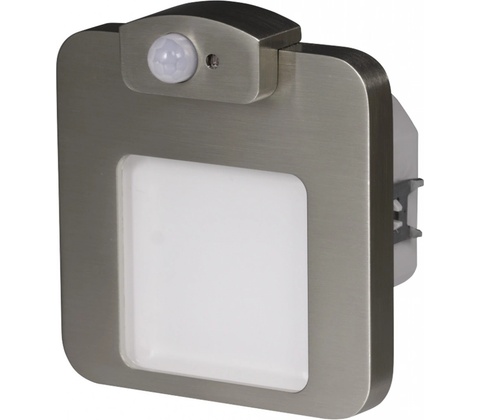

Moza se zabudovaným pohybovým a soumrakovým čidlem se charakterizuje vysoce užitkovými a dekoračními vlastnostmi a mnoha volitelnými funkcemi. Najde uplatnění při nasvícení schodišť a chodeb. Pohybové čidlo umožňuje rozsvícení po vykrytí pohybu, soumrakové čidlo zajišťuje svícení pouze při nastavené intenzitě světla. Svítidlo má integrované pohybové čidlo PIR a čidlo soumraku. Montáž výhradně do interiéru. Montáž do krabice Φ 68 mm. Napájení bezprostředně ze sítě 230 V AC.

Charakteristika:

• Napájení bezprostředně ze sítě 230 V AC 50/60 Hz
• Regulace času svícení v rozsahu 2÷35 s
• Regulace citlivosti soumrakového čidla v rozsahu 2÷20 lx
• Dosah činnosti 2÷3 m s otevřeným úhlem 120o
• Dodatečný beznapěťový kontakt s max. zatížením 3 A umožňuje spínání dalších svítidel například na linii schodiště nebo chodby
• Světelný paprsek je emitován dvěma směry: dopředu a dolů
• LED diody vysoké jakosti firmy CREE
• Vysoká jakost provedení, minimální odběr proudu a trvanlivost odhadovaná na 5 let stálého svícení ( cca 40 000 h)
• Krytí umožňuje použití pouze v interiéru
• Zdroj světla – 4 LED diody
• Zabudovaný systém stabilizující diodový proud
• 230 V DC, IP20
• rozměry 80 x 80 mm
• Barevné provedení: kartáčovaná ocel, hliník, grafit, bílá a černá
• Dosah práce čidla je max. 3 m s úhlem 120 o.
• Vyhýbejte se montáži svítidla pravoúhle ke směru pohybu – optimální montáž s úhlem detekce pohybu je znázorněna na obrázku.
• Po přivedení napájecího napětí se doporučuje počkat nejméně 30 s na ustálení práce čidla PIR – teprve po té lze kontrolovat správnost funkce.
• Osvětlení je také vybaveno soumrakovým čidlem k měření světelné intenzity v rozmezí od 2 do 20 lx. Umožňuje to přesně stanovit tzv. „úroveň soumraku“.

FUNKCE

Pohybové čidlo - pracuje na systému PIR a umožňuje sepnutí svítidla po odhalení pohybu v detekční oblasti. Světlo svítí po dobu pohybu v dosahu čidla. Pohybové čidlo je v krytu umístěno tak, aby zajistilo optimální podmínky detekce pohybu se zohledněním montážních specifik na komunikačních liniích, schodištích a chodbách. Dosah práce čidla je 1-7m s úhlem 120 stupňů.

TIME - Zpoždění vypnutí osvětlení po ustání pohybu v detekční oblasti je nastavitelná v rozsahu 2 ÷ 35 s, v závislosti na nastavení potenciometru TIME.

Soumrakové čidlo - s regulovatelnou citlivostí světelné intenzity umožňuje práci při zvolené světelné intenzitě. Citlivost je regulovatelná v rozsahu 2 ÷ 20 lx pomocí potenciometru Lux.

Schéma zapojení  - Drátová propojka (klema) ve svorkách u typů s čidlem MUSÍ zůstat !
